ТРАНСФОРМАЦИИ ТРАНСФОРМАТОРА
Кандидат технических наук Я. ШНЕИБЕРГ.
Для начала - несколько общеизвестных истин.
Принцип действия трансформатора основан на явлении электромагнитной индукции. Переменный тон первичной обмотки создает в замкнутом ферромагнитном сердечнике переменный магнитный поток, который, пронизывая витки обмоток, индуктирует в них электродвижущие силы. Если вторичную обмотку соединить с приемником энергии, то под действием электродвижущей силы в ней возникнет ток той же частоты. Напряжение на зажимах вторичной обмотки зависит от соотношения числа витков обеих обмоток и может быть больше или меньше напряжения источника питания. Так электрическая энергия с помощью переменного магнитного поля передается из первичной обмотки во вторичную.
Трансформатор - один из наиболее экономичных, и распространенных электромагнитных аппаратов. Общая мощность силовых трансформаторов, работавших в 1970 году в энергосистемах нашей страны, превосходила 1 млрд, киловольтампер. Трансформаторы используются не только при передаче и распределении электроэнергии, но, и для разнообразных преобразований переменного тока.

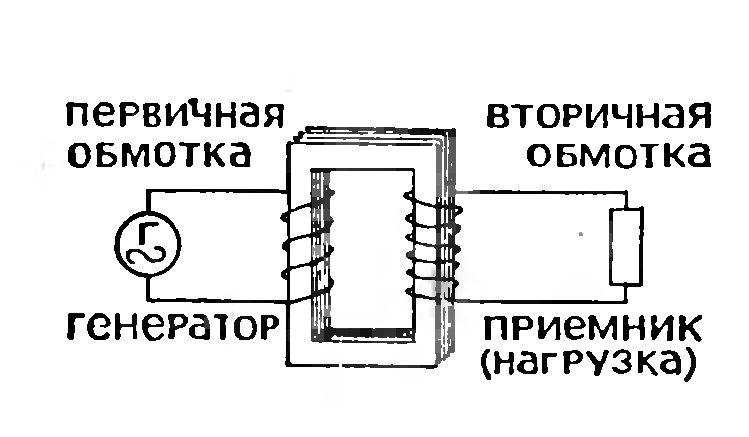

Слово «трансформатор» сегодня прочно ассоциируется со схематическим образом, приведенным в начале нашего рассказа. Между тем трансформатор существовал, обладая совсем другой внешностью, задолго до того, как сложилась его современная конструктивная схема, изображенная на рисунке.
Прообраз трансформатора - индукционная катушка имела разомкнутый сердечник - металлический стержень. На нем располагались две обмотки - одна поверх другой. Так, как первичная обмотка подключалась к батарее постоянного тона, то для создания переменного магнитного потока в сердечнике в цепь обмотки включался прерыватель.
ИНДУКЦИОННАЯ КАТУШКА ПОЛУЧАЕТ БОЕВОЕ КРЕЩЕНИЕ
Индукционная катушка, спираль или катушка Румкорфа, индукторий, бобина. Под такими названиями в технической и справочной литературе, школьных, и вузовских учебниках можно встретить описание широко известного физического прибора.
Бобина и сегодня применяется для воспламенения горючей смеси в двигателях внутреннего сгорания. С помощью этого простого прибора с двумя обмотками, расположенными на стальном сердечнике, от батареи постоянного тока с напряжением 6 - 12 вольт можно получить импульсы тока высокого напряжения, достигающего нескольких тысяч вольт. Еще большей популярностью прибор пользовался в былые времена. В одном из учебников по электротехнике, изданном в Петербурге в 1905 году, в разделе «Спираль Румкорфа» писалось «На практике спираль Румкорфа употребляется для медицинских целей, для производства взрывов, для фотографирования лучами Рентгена, для телеграфирования без проводов.»
Имя Румкорфа катушка получила в честь немецкого механика Генриха Румкорфа (1803 - 1877), основавшего в Париже мастерскую электромеханических приборов, и придавшего в 1851 году катушке конструктивные формы, сохранившиеся на многие годы. На Парижской промышленной выставке 1855 года Румкорф был награжден орденом Почетного легиона, а через три года ему была присуждена премия Парижской Академии наук.
Заслуги Румкорфа бесспорны. Но, как можно показать не на одном примере, выдающиеся изобретения являются результатом усилий ученых, инженеров и техников разных стран. Это очень ярко иллюстрируется, и историей создания индукционной катушки.
Французский инженер-электротехник А. Бреге в 80-х годах прошлого века писал по поводу изобретения Румкорфа «Что касается индуктивной спирали, то нельзя отрицать, что она представляет действительно оригинальное изобретение, но должно заметить, что она представляет совокупность изобретений нескольких лиц. В первоначальном виде, данном ей творцами Массоном и Бреге, она давала чрезвычайно короткие искры, и только благодаря Физо, присоединившему к ней конденсатор, и Фуко, придавшему свой прерыватель, она смогла получить ту окончательную форму, под которой она называется спиралью Румкорфа по имени ее строителя»
Бреге не знал, что еще задолго до Румкорфа индукционная катушка была создана, и с огромным успехом использована выдающимся русским физиком и электротехником Б. С. Якоби (1801 - 1874).
Шла Крымская война. Весь мир узнал имена адмиралов П. С. Нахимова, и В. А. Корнилова, возглавивших героическую оборону Севастополя. Но до сих пор далеко не всем известно, как русские военные электротехники, установив электрические минные заграждения на Черном и Балтийском морях, не только сковали действия вражеского флота, но, и преградили ему путь к балтийским берегам.
...К Кронштадтским укреплениям приближалась огромная англо-французская эскадра, состоявшая из 80 кораблей с 3 500 орудиями. Казалось, ничто не угрожает этой армаде. Вдруг у борта флагманского корабля «Мерлин» раздался сильный взрыв, вызвавший замешательство и панику у видавших виды моряков. Корабль подорвался на гальванических минах, установленных в 1854 году вдоль Балтийского побережья русскими минерами под руководством академика Якоби. Новое грозное оружие испугало вражеских адмиралов, и корабли противника вынуждены были покинуть Балтийское море. Английская газета «Геральд» посмеивалась над вице-адмиралом Непиром «пришел, увидел и. не победил. Он хотел продеть кольцо сквозь ноздри грозному Левиафану и вместо кита поймал салакушку. Русские смеются, и мы смешны на самом деле»
Для воспламенения электрического запала подводных «фугасов» (как их тогда называли русские минеры) была впервые применена индукционная катушка, созданная в 1843 году Б. С. Якоби.
Применявшиеся ранее в качестве источников питания гальванические батареи были очень громоздки и неудобны в употреблении. Кроме того, напряжение на зажимах батарей было невелико, и поэтому мины удавалось воспламенять лишь на расстоянии до 400 метров.
Создать компактный источник питания высокого напряжения - таково было задание Комитета о подводных опытах, занимавшегося усилением обороны портов.
Б. С. Якоби, хорошо осведомленный о новейших достижениях физики и уже известный созданием первого практически пригодного электрического двигателя, нашел блестящее по тому времени техническое решение. Он предложил воспользоваться открытием Фарадея - явлением электромагнитной индукции, и применить индукционную катушку для того, чтобы повысить напряжение, получаемое от обыкновенной батареи. Так был создан «индукционный аппарат», или «каток», как его называли минеры.
Одна из конструкций аппарата Якоби с ртутным прерывателем изображена на рисунке. Этот прибор, как указывалось в архивных документах, обнаруженных советскими историками электротехники, производил «воспламенение пороха на ВСЯКОМ ПРОИЗВОЛЬНОМ (подчеркнуто нами. - Я. Ш.) расстоянии», будучи подключенным к обычной батарее. Именно эта особенность прибора Якоби обеспечила ему широкое применение в русской армии, где были созданы специальные «гальванические команды»
Но так, как изобретение Якоби было засекречено, о нем долгое время не было известно, и среди изобретателей индукционной катушки имя русского ученого не упоминалось. Как было установлено, Якоби кратко упомянул о своем аппарате лишь в одном из сообщений на заседании Петербургской Академии наук в 1845 году.
И, когда шесть лет спустя Румкорф торжественно оформлял права на свое изобретение, индукционный аппарат Якоби уже восьмой год исправно нес свою службу.
ЭЛЕКТРИЧЕСКАЯ СВЕЧА И ПЕРВЫЙ ТРАНСФОРМАТОР ЯБЛОЧКОВА
Индукционная катушка превратилась в простейший трансформатор сразу после того, как она была включена в цепь переменного тока. Впервые это сделал в 1876 году талантливый русский электротехник Павел Николаевич Яблочков, 125-летие со дня рождения которого отмечалось в прошлом году.
П. Н. Яблочков вошел в историю электротехники прежде всего, как создатель наиболее простой, и надежной конструкции дуговой электрической лампы, известной под названием «электрической свечи»
Электрическое освещение положило начало массовому энергетическому применению электричества и поэтому сыграло важнейшую роль в становлении электротехники. Потребность в электрических источниках света была вызвана развивающимся производством, ростом городов. строительством крупных промышленных предприятий, общественных, и торговых помещений. Керосиновое и газовое освещение уступало электрическому не только по силе света, оно отравляло воздух, вызывало частые пожары.
Еще на заре электротехники, в 1802 году, первый русский электротехник академик Василий Владимирович Петров, открывший явление электрической дуги, впервые указал, что ее необыкновенно ярким пламенем «темный покой довольно ясно освещен быть может». Удивительное предвидение! Но прошло почти полвека, прежде чем идеи Петрова начали претворяться в жизнь.
При разработке конструкций дуговых ламп постоянного тока изобретатели столкнулись с двумя сложными проблемами по мере сгорания электродов расстояние между ними увеличивалось, и лампа гасла; кроме того, положительный электрод сгорал вдвое быстрее, и его приходилось делать большим, чем отрицательный.
Первые дуговые лампы, появившиеся в середине сороковых годов прошлого века, регулировались вручную. Вскоре стало очевидным, что без автоматического регулятора дуговая лампа не сможет получить широкое применение. Почти три десятилетия изобретатели разных стран трудились над созданием автоматических регуляторов для дуговых ламп, используя часовые механизмы, электромагниты, и даже специальные электрические двигатели. Некоторые из них были весьма оригинальными, в частности дифференциальная лампа русского электротехника В. Н. Чиколева, в которой был впервые применен электромашинный регулятор.
Но лампы с регуляторами были громоздкими, сложными и довольно дорогими. Поэтому их использовали главным образом для мощных осветительных установок, например, маяков.
П. Н. Яблочков, критически изучив разнообразные конструкции дуговых ламп, предложил совершенно оригинальную лампу, не требовавшую регулятора, и отличавшуюся простотой и надежностью. В отличие от других изобретателей, располагавших электроды друг против друга, Яблочков установил их параллельно, разделив тонким изолирующим слоем. По мере сгорания электроды «таяли» подобно свече, но расстояние между ними не изменялось, поэтому лампа, и получила название «электрическая свеча» «Простота разрешения вопроса поистине изумительна», - писалось о свече в журнале «Электричество» в 1894 году. Оригинальность электрической свечи - замечательный пример новаторского инженерного решения технической проблемы, умения преодолеть консерватизм, смелого поиска принципиально новых конструктивных элементов. Творческий научный и инженерный подвиг нашего выдающегося соотечественника может, и сегодня воодушевлять молодых ученых и инженеров.
Но, как сделать, чтобы оба электрода сгорали равномерно?
Яблочков предложил включить свечу в цепь переменного тока. И это предложение было также чрезвычайно смелым, и оригинальным, так, как в те годы переменный ток был мало изучен и практически не применялся. Не удивительно поэтому, что в своих патентах Яблочков указывал на возможность питания свечи, и от источника постоянного тока.
В марте 1876 года в Париже Яблочков получил патент на «электрическую свечу», вызвавшую всеобщее внимание и восторженный интерес.
Появление простого, и интенсивного источника освещения небольшой мощности делало возможным его массовое применение также и для бытовых помещений. Но для этого необходимо было решить еще одну, не менее сложную проблему «дробления» электрической энергии, то есть разработать такую электрическую схему, которая позволяла бы подключать несколько свечей к одному генератору, чтобы они могли работать независимо друг от друга. Раньше каждая дуговая лампа обслуживалась отдельным генератором; теперь это уже становилось экономически невыгодным.
В результате многочисленных экспериментов Яблочков пришел к одному из самых выдающихся своих изобретений, вызвавшему переворот в электротехнике, и получившему позднее название «трансформации переменных токов»
30 ноября 1876 года Павел Николаевич получает французский патент № 115793 на способ «дробления» электрической энергии посредством индукционных катушек. В патенте, в частности, указывалось «это изобретение заключается в распределении токов для освещения с применением индукционных катушек. позволяющих осуществлять раздельное питание нескольких осветительных приборов с разной силой света от единого источника электричества»
Дата выдачи П. Н. Яблочкову этого патента - день рождения первого трансформатора. Позднее в своем автобиографическом письме (конец 1892 года) Яблочков писал по этому поводу «В конце 1876 года я изобрел способ деления токов посредством индукционных приборов (которые сейчас называют трансформаторами)»
Трудно назвать, какое-либо изобретение в истории электротехники, которое получило бы столь быстрое и широкое распространение, и оказало поистине революционизирующее влияние на все последующее развитие электротехники и энергетики, как свеча Яблочкова. «Русский свет» - так стали ее называть - освещал не только улицы, порты, промышленные, общественные, и бытовые помещения Парижа, Лондона и Петербурга, но, и дворцы персидского шаха и короля Камбоджи.
В Париже организуется Компания по эксплуатации патентов Яблочкова. Принадлежащая ей специальная фабрика производила до 8 тысяч свечей в день. Резко возросло производство электрических генераторов, проводов, и кабелей, электродов, светильников и другой необходимой аппаратуры. Стали интенсивней развиваться электротехническая промышленность, и электроэнергетика. Даже электрические генераторы в первые годы промышленного применения свечи маркировались не в единицах мощности, а по числу свечей, которые одновременно могли к ним подключаться.
Но для того, чтобы зажечь электрическую свечу, нужен генератор. Казалось бы, в каждом доме необходимо устраивать небольшую электростанцию. А ведь это очень неэкономично. И Яблочков предлагает поистине фантастическое для своего времени техническое решение. «Освещение можно производить, не помещая машины в доме вовсе, а пользуясь током, как пользуются газом или водой», - говорил он в 1879 году в своей публичной лекции об освещении в Петербурге. Он предлагал производить электроэнергию на «электрических заводах». Так впервые была четко сформулирована идея централизованного производства, и распределения электроэнергии. И в этом тоже огромная заслуга нашего соотечественника перед электротехникой.
ПЕРЕМЕННЫЙ ТОК НАЧИНАЕТ ЗАВОЕВЫВАТЬ СВОИ ПОЗИЦИИ
Изобретения Яблочкова поставили перед учеными, и инженерами множество вопросов. Можно ли, например, ко вторичной обмотке подключать разные приемники? Пригоден ли для этих целей переменный ток? Каково влияние одного приемника на другой?
В начале сентября 1882 года посетители Всероссийской художественно-промышленной выставки в Москве, на которой демонстрировались новейшие достижения отечественной науки и техники, могли увидеть необычную для того времени электротехническую установку.
В «Павильоне товарищества электрического освещения Яблочкова» была установлена «шестисвечная машина с альтернативными токами» (так называли генераторы переменного тока, рассчитанные на определенное число свечей), в цепь которой было последовательно включено семь индукционных катушек с различными приемниками. «Опыт удался блистательно, - отмечал в 1882 году журнал «Электричество» в статье «Распределение электрической энергии через индукцию» - Свечи горели прекрасно, лампа Ренье, платина, и двигатель не хуже их исполняли свое назначение. Изобретение заслужило громкие, и единодушные одобрения. Изобретателя приветствовали аплодисментами»
Создатель этой установки, лаборант профессора А. Г. Столетова в Московском университете Иван Филиппович Усагин (1855 - 1919) был награжден дипломом II степени.
Самым замечательным в этой установке было невиданное ранее одновременное, и независимое друг от друга действие различных приемников переменного тока, подключенных посредством трансформаторов с разомкнутым сердечником к одному генератору. Как указывалось в журнале «Электричество», «одна цепь от другой не зависит. по произволу мы можем уменьшать, и увеличивать число приемников без влияния на все остальные»
Таким образом, И. Ф. Усагин впервые убедительно продемонстрировал универсальность системы распределения электрической энергии посредством трансформаторов, предложенную Яблочковым, и показал, что переменным током можно питать не только электрические свечи, но, и любые приемники, в частности электродвигатель.
Кроме того, как говорилось в той же статье, Усагин показал, что при напряжении на зажимах генератора около 500 вольт пользоваться переменным током безопасно, так, как напряжение на вторичных обмотках «бобин» (при последовательном соединении их первичных обмоток) значительно меньше. Это заключение имело большое значение для того, чтобы применение переменного тока значительно расширилось, ведь в то время (об этом будет сказано далее) переменный ток считался опасным для жизни.
Наконец, Усагин снял с переменного тока «тяжелое обвинение в его непригодности для передачи силы на расстояние», и тем самым сделал большой вклад в развитие электротехники. В самом деле, если вырабатывать электроэнергию на «электрических заводах», как предлагал Яблочков, то, как же передавать ее на значительные расстояния к различным потребителям, удаленным от электростанции на десятки километров?
Первые попытки передавать энергию посредством постоянного тока не дали положительных результатов. Исследования ученых (отметим среди них петербургского профессора Д. А. Лачинова, французского инженера М. Депре) показали, что для экономичной передачи энергии на значительные расстояния нужно увеличивать напряжение до нескольких тысяч вольт. Но постоянный ток не поддается трансформации, и поэтому даже если удалось бы создать генератор высокого напряжения, и передать энергию по проводам, то потребителей нельзя было подключать к такому большому напряжению.
Поэтому после успешных опытов Яблочкова, и Усагина вполне естественной, и логической была попытка использовать трансформаторы для передачи энергии на большие расстояния.
Эта задача впервые была решена французским инженером Л. Голяром, и английским электротехником Д. Гиббсом, которые в 1882 году предложили конструкцию трансформатора (названную ими «вторичным генератором»), и использовали его в 1883 году для передачи энергии на расстояние 23 километра при напряжении 1 500 вольт для освещения станций метрополитена в Лондоне. Год спустя трансформатор Голяра, и Гиббса был установлен на выставке в Турине, откуда энергия передавалась на расстояние 40 километров при напряжении 2 000 вольт. Туринская установка была удостоена золотой медали.
Отдавая должное вкладу Голяра, и Гиббса в развитие трансформаторостроения, следует отметить, что их «английский патент за 1882 год не имел ничего нового по сравнению с первыми патентами Яблочкова. Голяр, и Гиббс не были изобретателями трансформатора, но их несомненная заслуга в том, что они возбудили интерес к вопросам трансформации тока, и показали достоинства индукционных катушек для целей электропередачи» (Л. Шюлер, «История трансформатора», 1917 г.).
ОДНОФАЗНЫЙ ТРАНСФОРМАТОР ПРИОБРЕТАЕТ СОВРЕМЕННЫЙ ВИД
Рисунок из патента Яблочкова, схема опыта Усагина. И там, и здесь изображены установки, предназначенные для трансформации токов. Но, пожалуй, не всякий с первого беглого взгляда увидит на этих рисунках изображения трансформаторов. Мы привыкли представлять себе трансформатор в виде замкнутой рамы-сердечника с обмотками. Здесь же разомкнутые сердечники-стержни с обмотками, навитыми одна поверх другой (в электротехнике такую конструкцию принято называть трансформатором с разомкнутой магнитной системой).
Казалось бы, велика ли разница? Конструктор волен придать сердечнику любую форму, а стержень изготовить проще, чем раму или кольцо. Но непреложное свойство магнитных силовых линий образовывать замкнутый контур не зависит от воли конструктора, и если сердечник не замкнут, то магнитным силовым линиям приходится замыкаться вне его, в окружающем пространстве. А при этом проявляется уже вполне ощутимая разница между сердечниками двух видов. Чтобы сделать ее наглядной, мысленно разорвем сердечник трансформатора, изображенного на первом рисунке на полях. Ток в первичной обмотке тотчас же многократно возрастет; чтобы избежать перегрева обмотки, придется увеличить сечение проводов. Снизится КПД трансформатора. Кроме того, и это очень важное обстоятельство! - ослабнет магнитная связь между обмотками, и выходное напряжение трансформатора будет значительно изменяться в зависимости от мощности присоединенных к нему приемников.
Но дело здесь не только и не столько - в этом. На схемах Яблочкова и Усагина первичные обмотки включаются в цепь последовательно, как лампочки елочной гирлянды. Такой порядок включения сложился исторически, в связи с применением дуговых ламп, включавшихся последовательно в цепь, ток которой мог регулироваться. Обмотки современных трансформаторов включаются параллельно.
Для схемы, предложенной Яблочковым, трансформаторы с разомкнутой магнитной системой вполне удовлетворяли техническим требованиям при последовательном соединении их первичных обмоток включение, и выключение одних потребителей не оказывало существенного влияния на режим работы других.
Однако с появлением электрических ламп накаливания, и других приемников, для которых важно постоянство напряжения, более рациональным стало параллельное включение их в цепь. Но при параллельном соединении приемников применение трансформаторов с разомкнутым сердечником становилось технически не оправданным. Кроме того, с ростом мощностей, и количества потребителей переменного тока возникла потребность в более экономичных трансформаторах (мы уже отмечали, что разомкнутый сердечник - это большие по сравнению с замкнутым потери). Это привело к изобретению трансформатора с замкнутым сердечником. Первыми такую конструкцию предложили английские электротехники братья Джон, и Эдуард Гопкинсон в 1884 году.
В 1883 году английский инженер Р. Кеннеди впервые высказал предложение о параллельном включении первичных обмоток трансформаторов. Более всесторонне этот вопрос исследовал венгерский электротехник Миклош Дери, который в 1885 году получил патент на параллельное включение первичных, и вторичных обмоток трансформаторов, и первым четко показал основное преимущество такого включения. Аналогичный патент в Англии получил инженер С. Ферранти.
Выдающаяся заслуга в создании современных типов однофазных трансформаторов принадлежит венгерским электротехникам М. Дерн, Отто Блати и Карою Циперновскому.
Как мы уже отмечали, изобретение трансформатора нельзя приписывать лишь одному лицу, но среди тех, кто «вынашивает» какую-либо новую идею или работает над конструкцией, всегда выделяются наиболее выдающиеся деятели, которые делают решающий шаг от идей, и проектов к созданию технически завершенных конструкций, пригодных к массовому применению. Вог почему мы сочли необходимым особенно подчеркнуть вклад П. Н. Яблочкова, впервые применившего трансформатор с разомкнутой магнитной системой, и заслуги венгерских электротехников, создавших современные типы трансформаторов, и наладивших их производство.
Таким образом, стала возможной передача электрической энергии на большие расстояния при помощи переменного тока высокого напряжения.
Но внедрение переменного тока в промышленность натолкнулось на противодействие крупных компаний, изготовлявших машины и аппараты постоянного тока. Восьмидесятые годы прошлого века характеризуются ожесточенной конкуренцией, и борьбой сторонников постоянного и переменного токов. Некоторые защитники постоянного тока искренне заблуждались, не понимая будущего прогресса электротехники на базе переменного тока; другие же в погоне за прибылями готовы были на все, лишь бы воспрепятствовать своим конкурентам.
Отмечая трудности распространения трансформаторов в России, профессор А. Г. Столетов в 1889 году писал «Невольно вспоминается та травля, которой подвергались трансформаторы в нашем отечестве по поводу недавнего проекта фирмы Ганц и К° осветить часть Москвы. И в ученых докладах, и в газетных статьях система отмечалась, как нечто еретическое, не национальное, и безусловно гибельное; указывалось, что трансформаторы начисто запрещены во всех порядочных государствах. Защитники «национальности в электричестве» забывали, что первую идею о трансформации тока в технике сами иностранцы приписывают Яблочкову»
В числе сторонников постоянного тока оказался и выдающийся американский электротехник Т. А. Эдисон, возглавлявший известную электротехническую фирму, кою-рая строила электростанции постоянного тока со всем необходимым оборудованием. Выступая против своего крупнейшего конкурента - фирмы Вестингауза, внедрявшей в США установки однофазного переменного тока, Эдисон даже попытался - правда, безуспешно - наложить на переменный ток официальный запрет в 1887 году он внес в сенат штата Виргиния билль, запрещающий применение переменного тока с напряжением более 150 вольт.
Чего только не выдумывали бизнесмены от электротехники для сокрушения своих конкурентов! Сторонники постоянного тока, желая скомпрометировать переменный ток тем, что при высоком напряжении он опасен для жизни, в 1889 году добились введения в штате Нью-Йорк смертной казни посредством электрического стула. Генераторы переменного тока были куплены у фирмы Вестингауза через подставных лиц, и установлены в одной из тюрем, где в 1890 году на электрическом стуле был впервые казнен крупный преступник.
Щедро оплачиваемые журналисты наводили смертельный ужас на обывателей, распространяя небылицы об опасности переменного тока для человека.
Кстати, заметим, что Эдисон отрицательно отнесся и к трехфазному асинхронному двигателю Доливо-Добровольского, заявив «Нет, нет, переменный ток - это вздор, не имеющий будущего. Я не только не хочу осматривать двигатель переменного тока, но, и знать о нем»
Будущее оказалось за переменным током. В 1889 - 1891 годах на основе трехфазных цепей была успешно решена комплексная проблема экономичная передача энергии высокого напряжения на большие расстояния и создание простого я надежного асинхронного двигателя, который сыграл революционизирующую роль в промышленном электроприводе. Началось строительство мощных тепловых, и гидравлических электростанций, линий передач высокого напряжения; электрическая энергия стала проникать во все отрасли промышленности, транспорта и сельского хозяйства. Начался процесс массовой электрификации.
Над разработкой многофазных систем трудились известные электротехники разных национальностей, и югослав Н. Тесла, и француз М. Депре и немец Ф. Хазельвандер, и русский М. О. Доливо-Добровольский. Наибольшие заслуги во внедрении трехфазных систем в практику принадлежат нашему выдающемуся соотечественнику, создавшему технически завершенные конструкции трехфазных двигателей, трансформаторов, и приборов. Он же предложил и широко известную теперь связанную четырехпроводную трехфазную цепь.
Предложенный М. О. Доливо-Добровольским трехфазный трансформатор с параллельными стержнями, расположенными в одной плоскости, сохранился до наших дней. Его созданием закончился более чем полувековой путь становления трансформаторов.
П. Н. Яблочков (1847 - 1894).
Можно привести множество высказываний современников Яблочкова, - виднейших ученых, и инженеров, представителей научных обществ, и фирм, в которых дается восторженная оценка его изобретениям. Отметим лишь несколько:
«Свеча Яблочкова дала электротехнике такой же сильный толчок на пути разнообразнейших практических применений электричества, какой паровая машина Уатта дала применениям пара в промышленности» (Н. П. Петров, академик).
«Успехи электрического освещения Яблочкова в 1878 году послужили исходной точкой для создания новой отрасли промышленности» (Д. Вестингауз, электро-промышленник).
«Общество электрического освещения показало впервые на выставке (1889 года. - Я. Ш.) применение трансформатора для свечей Яблочкова. Применение трансформатора для свечей замечательно еще, и тем, что оно осуществляет два изобретения одного, и того же электрика, так, как Яблочков, создавший первую электрическую свечу, был также первым, кто указал принцип, и способ применения трансформаторов» (И. Фонтен, электротехник).
За выдающиеся заслуги в развитии электротехники П. Н. Яблочков был удостоен почетной именной медали Русского технического общества с надписью «Достойному Павлу Николаевичу Яблочкову», его наградили французским орденом Почетного легиона, он был избран в почетные члены Общества любителей естествознания, антропологии, и этнографии при Московском университете, ученые Франции избрали его в действительные члены Французского физического общества.
Почти сто лет назад Яблочков выдвинул идею централизованного производства энергии на «электрических заводах». Как символично, что в вестибюле станции «Электрозаводская». Московского метрополитена установлен барельеф с изображением нашего выдающегося электротехника, прославившего свою Родину!
